摘要

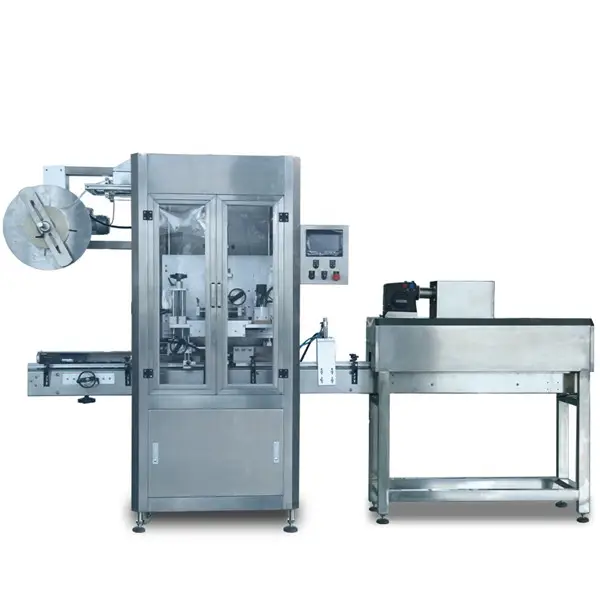

我們的收縮套標機系列採用最新的收縮技術,配備大型控制觸摸屏。 人性化操作,主機可輕鬆自動上下調整。 貼標機經過精密設計,即使長時間高速使用,機器運行仍然非常平穩順暢。
自動套標機適用於各種瓶型,如:圓瓶、方瓶、扁瓶、彎瓶、杯形。
Label specification: φ30~90mm;
Bottle & can diameter: φ28~90mm;
Label length: 30~250mm;
Label thickness: ≥0.035mm;
Label material: PVC/PET/OPS;
Main machine power: 4KW(220V,50HZ)
External size: 2100×1100×2150mm;
Weight: 600kg
同步傳動,齒輪傳動,一根皮帶。 傳動帶的更換將很快完成。 與傳統的多層板更換維護需要6個多小時相比,維護方便,維護簡單,不影響生產。
刀頭單元:
採用伺服電機驅動的新型切刀,速度更快,更穩定,更精確,收縮完美。 同步定位裝置使容許誤差達到1mm。 適用於D30mm—D130mm容器的國內單元刀盤平面設計。 您永遠不需要更改或調試它。 刀頭原裝換能器在刀頭內部,取下刀頭時無需校正同步帶。 獨特的輕觸式人機屏,即自動尋源,安全便捷,領先於同類產品。
標籤進紙單元:
單層料架,高度合理,便於貼標。 採用旋轉電位器,使標籤進給平穩流暢,避免標籤進給伺服輸送標籤時出現標籤長度誤差、標籤阻塞等問題。 它會自動停止並發出警報燈並顯示在觸摸屏上。
清理單元:
採用雙圓弧同步帶電機配合,使膠芯-橡膠-輪胎同步清理,保證標籤的穩定澆注。
瓶攜帶系統:
採用機械傳動帶動兩側定位帶。 更換整瓶搬運單元時,上下、寬度均由一隻手輪控制,同步快速調節。
機頭上下單元:
採用電機升降,操作更方便。
電氣配置
採用PLC可編程控制器、進口伺服電機、伺服驅動器、變頻器、變頻器; 同時採用定位模塊,確保鑄標精準、快速、穩定。
2、收縮膜卷標架,配可調裝置,方便根據不同卷標5″~10″紙管進行調整。
3、安裝簡單,方瓶、圓瓶均可方便。
4、無需儀器,旋轉機構調整方便,適用於不同瓶型。
5、獨特的套標方式,採用壓套貼標方式,既方便又合理。
6、自動控制送料系統,平整收縮膜材料,同時調節/調整應變。
7、獨特的刀盤設計,在規格範圍內,可免換刀座,換刀快捷方便。
8、中導桿夾系統,換模更快捷,無需任何儀器。
9、標籤定位系統,可根據具體瓶型要求升降同步定位。
10、採用日本進口伺服系統和高靈敏度光電,標籤切割精度高。
11、不銹鋼電器控制箱,控制採用日本OMRON PLC。
12、採用先進的人機界面自動控制技術,關鍵電器元件均採用國際知名品牌.
NO | Name | BRAND | MANUFACTURER |
1 | SUS304 stainless steel | SOUTH KOREA | |
2 | Electric motor | TWT | TAIWAN |
3 | bearing | NSK MNB EZO IJK | JAPAN |
4 | Servo motor | Panasonic | JAPAN |
5 | Servo Driver | Panasonic | JAPAN |
6 | PLC | Panasonic | JAPAN |
7 | Inverter | Panasonic | JAPNA |
8 | Touch screen | WEINVIEW | TAIWAN |
9 | Contacor | SCHNEIDE | FRANCE |
10 | Transducer | SUNX | JAPAN |

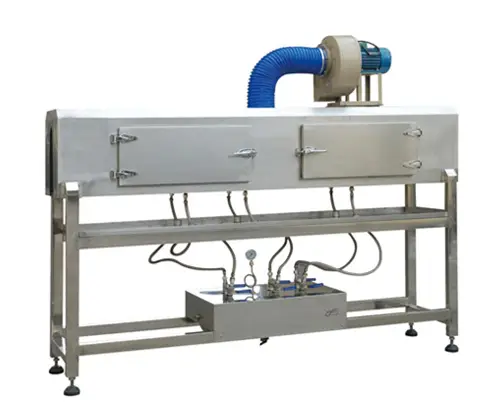

1.新型瓶標蒸汽收縮隧道,標籤蒸汽收縮機,標籤蒸汽熱收縮隧道,標籤蒸汽隧道,熱收縮效率大大提高;針對不同異形的圓、方、扁瓶等瓶型,調整維修方便,收縮平整。
2. 蒸汽噴射方式採用汽包設計式,可調節蒸汽導流系統,管道順暢不佔空間,噴射出口口每側分三個通道,每個通道的高低,前後出氣量均可調節,達到最大完美效率。
3、低壓汽包採用無縫鋼管,各連接管採用不銹鋼管快速接頭,卸料安裝方便。
4、整機外殼採用不銹鋼SUS304,節能,符合食品安全標準。
5、底部不銹鋼水盤集中冷卻冷凝水,可通過管子連接排除,不影響工作環境,箱體視窗前後各有兩個。
6、整機採用防水設計,不銹鋼材質,操作維護方便。
技術參數:
Steam use volume: 24Kg/hr
Steam pressure: 0.3~0.45MPa
External size: 1800×450×1700mm (L×W×H)

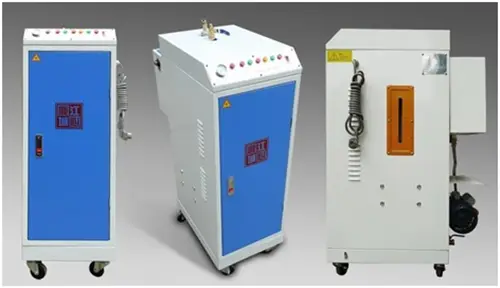

小型電熱蒸汽鍋爐壓裂緊湊小立方體,機內設置自動補水凸塊,並設置自動水位控制、壓力控制,可連續工作。
Bolier 水容積低 30 升,避免複雜的年度 YSR
鍋爐水量小,工作壓力高,
蒸汽溫度高,能有效解決許多用戶的高壓蒸汽需求。
出汽閥既可接硬管,又可接耐高溫蒸汽管,靈活、高效,節省使用空間。
整機佔地面積小,移動使用非常方便。 程序。
Input Power Suppy | Ф3 380V |
Input Power | 18KW |
Steam Pressure | 0.25-0.4Mpa |
Vapor Generation Value | 28Kg/h |
External Dimension | 600*550*1200 |
Weight | 96Kg |
