2合1自動充填鎖蓋機

介紹

該全自動液體充填鎖蓋機是我公司為適應市場需求而設計的。主要用於圓瓶、方瓶或異形瓶等玻璃瓶和塑料瓶，引進國外先進技術開發的新產品。本機採用柱塞泵或蠕動泵進行灌裝，並設有自動上蓋、自動鎖蓋，機電一體化，經濟實用，佔地面積小，廣泛應用於醫藥、農藥、化工、食品、化妝品等其他行業的液體包裝。

PLC控制系統，變頻調速，自動化程度高。裝載量調節方便，可一次性調節所有計量泵的充填量，也可對每台計量泵進行微調；操作簡單，調整迅速。充填嘴設計有防滴漏裝置。裝滿後，它們會浸入瓶底並緩慢上升以防止起泡。整機按GMP要求設計。


產品規格操作原理主要配置細節圖片工作視頻聯繫我們
充填範圍: 10-500ml

機台產能: 30-40 瓶/每分鐘(可調：根據客戶需求定制)

充填精度: ≥99%

鎖蓋成功率: ≥99%

動力需求: 220V / 50Hz

功率: 1.5KW

機器尺寸: 2400*1500*1900mm

應用: 滴眼液、面霜、精油、CBD油、電子液體、電子果汁等

設備分為送瓶、自動充填、自動管理噴嘴蓋、擺臂蓋、伺服鎖蓋等作業。

1、入瓶：將要充填的瓶子人工放入傳送帶。

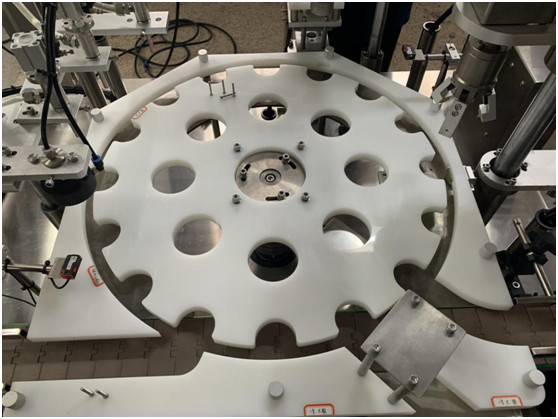

2、檢測：光電傳感器檢測主轉盤上是否有空瓶。 檢測信號送入控制計算機控制充填、不充填。

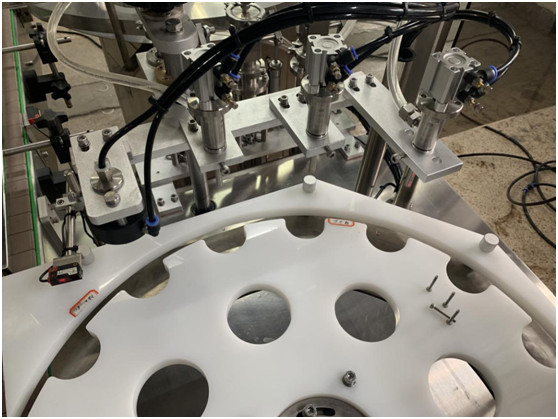

3、充填：如果檢測到前面有瓶子，PLC控制充填嘴上升進入瓶內進行定量充填。

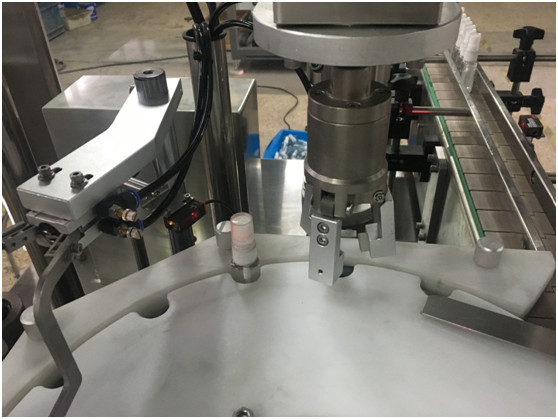

4、噴頭蓋：檢測是否有瓶子，擺臂式蓋預鎖蓋。

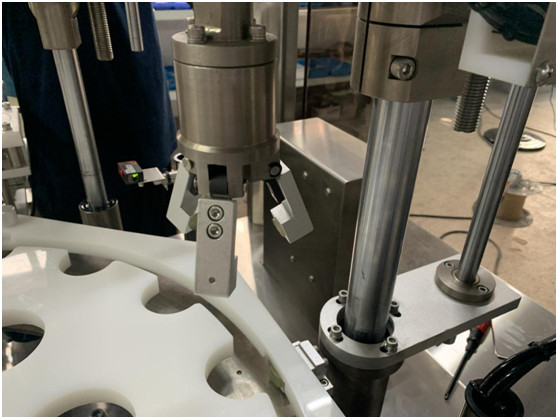

5、鎖蓋：伺服電機控制扭矩和速度，確保上蓋緊實，鬆緊度一致

6、出瓶：最後將擰好的瓶子從傳送帶上出來。

操作流程

1. 材料準備：準備好足夠的瓶子、塞子、蓋子和藥液，塞子和蓋子應裝滿振動料斗導軌並位於內外蓋位置。

2. 進瓶：進瓶轉盤製作瓶子。

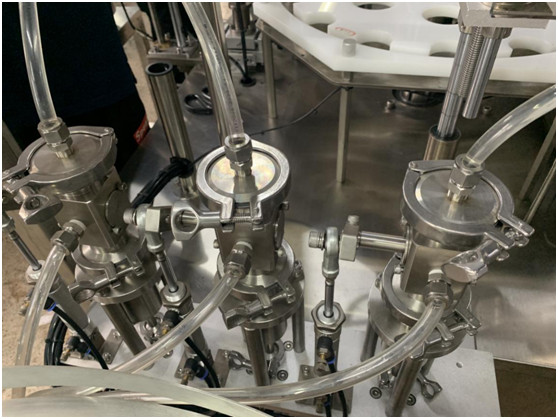

3. 灌裝：開瓶器通過振盪整理定位盤厚，再由定位盤間歇驅動灌裝、加塞、上蓋、旋蓋。溶液由蠕動泵通過矽膠管在灌裝站抽吸，再由針頭可自動上下移動灌裝瓶內液體。針每上下移動，就完成一次填充。

4. 堵頭：堵頭由振動料斗提供給加塞工位，瓶子通過輪間隙運動到加塞工位，通過光纖檢測控制被塞氣缸電磁閥工作信號控制氣缸工作，從而實現瓶放氣機無功能，不塞瓶塞在盤上採用重力原理設計，避免彈簧或彈簧盤在長時間後不穩定發生，因此塞非常準確。

5. 旋蓋：再將好的塞子通過定位盤送入瓶內，旋蓋，貼合原理與小便原理類似，由氣缸完成，通過完整的、不斷旋轉的螺旋蓋下方和整體覆蓋各種尺寸做上下，當瓶子停對時，下降旋蓋旋蓋旋蓋完成。旋蓋本體採用恆扭矩設計，根據瓶蓋與瓶螺紋的扭力，調整旋蓋的鬆緊度，旋蓋到位後可自動滑動，達到不傷蓋不瓶的目的。

6、出瓶：再旋好蓋瓶，由瓶輪至輸送帶拉動最終輸送出機，進入下道包裝工序。

檯面、四周側板均採用優質304不銹鋼或其他FDA批准的材料生產，材料接觸部分為316L優質不銹鋼。

編號說明品牌項目備註（中國製造）
1Servo MotorPanasonic0.45KWJapan
2ReducerFenghuaATF1205-15Taiwan
3Conveyor MotorZhenYuYZ2-8024China
4servo driversPanasonicLXM 23DU15M3XJapan
5PLCSiemensTM218LDALCODR4PHNGerman
6Touch ScreenSiemensHMZGXU3500German
7Frequency ConverterDanfossATV12H075M2
8Photo electricity of
Inspect bottle		OPTEXBRF-NJapan
9Pneumatic ElementAirtac Taiwan
10Rotary Valve F07/F05No Need for Oil
11Pneumatic actuator F07/F05No Need for Oil
12Low-Voltage ApparatusSchneider FRANCE
13proximity switchROKOSC1204-NTaiwan
14Bearing  China
15Lead ScrewTBI Taiwan
16butterfly valveCHZNA china
